螺旋板式換熱器
一、概述

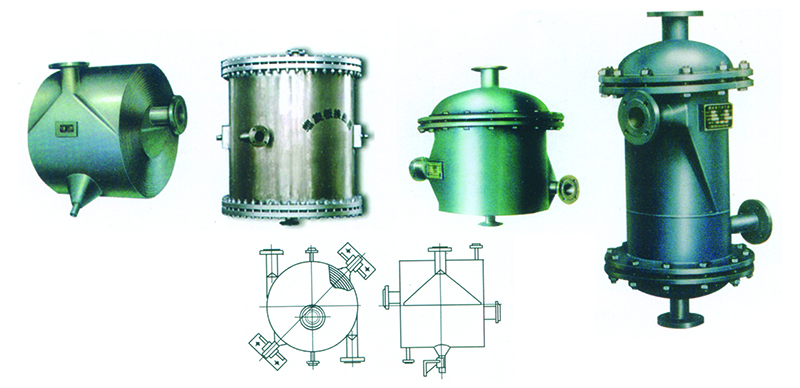

螺旋板式換熱器是一種換熱器設備，適用汽一汽、汽一液、液一液，對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式（I型）螺旋板式及可拆式（II型、III型）螺旋板式換熱器。
1、本設備由兩張板卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，即使兩種小溫差介質，也能達到滿意的換熱效果。
2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，流體在設備內流動沒有大的轉向，總的阻力小，因而可使之具備較高的傳熱能力。
3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。
4、II型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其二個通道可拆開清洗，適用有粘性、有沉淀液體的熱交換。
5、III型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其一個通道可拆開清洗，適用范圍較廣。
6、螺旋板式換熱器按公稱壓力可分為0.6、1.0、1.6、2.5MPa（系指單通道能承受的工作壓力）。按材質可分為碳素鋼和不銹鋼。用戶可根據實際工藝情況選用。
7、單臺設備不能適應使用要求時，可以多臺組合使用，但組合時需符合下列規定：并聯組合、串聯組合，設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。
部分規格換熱器列舉如下：

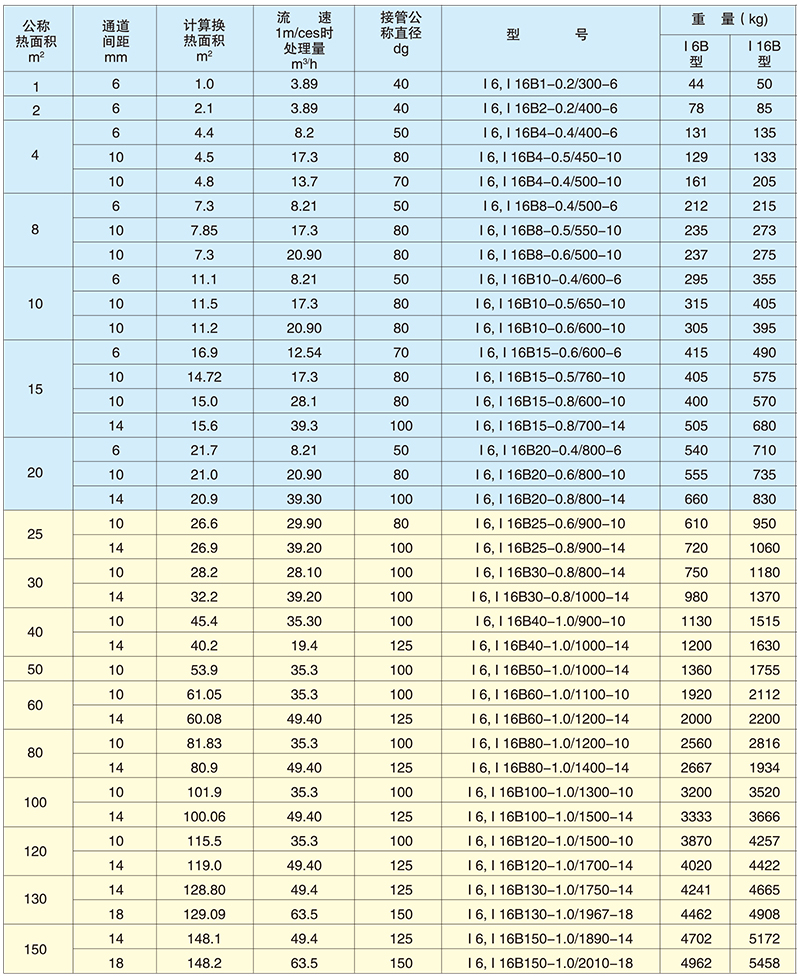

二、主要技術參數表
